One Shot Multivibrator

1. Tujuan

Dapat memahami aplikasi Amplifier dan pembangkit sinyal
Dapat memahami rangkaian one shot multivibrator

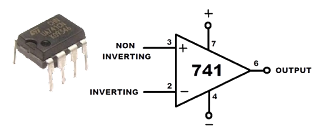

Operational Amplifier (741) berfungsi sebagai penguat dan pengindra sinyal masukkan, baik DC maupun AC, juga sebagai penguat differensiasi impedansi masukkan tinggi, penguat keluaran impedansi rendah.

2. Dioda

Dioda (Diode) adalah Komponen Elektronika Aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya.

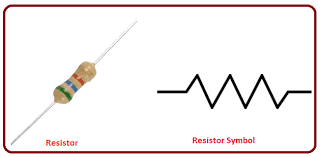

3. Resistor

Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir

4. Kapasitor

Kapasitor merupakan salah satu jenis komponen elektronika yang memiliki fungsi untuk menyimpan elektron-elektron dalam kurung waktu tertentu. Bisa juga dikatakan sebagai komponen elektronika yang banyak digunakan untuk menyimpan muatan listrik.

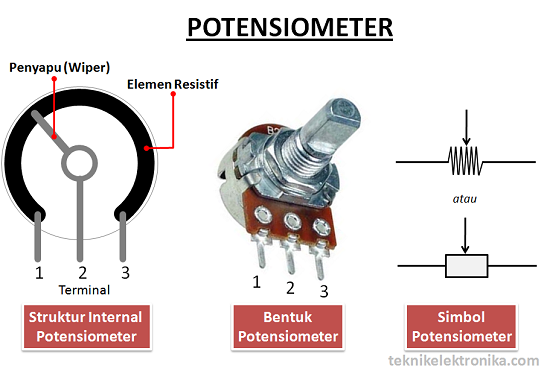

5. Potensiometer

Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya.

3. Dasar Teori

Monostable Multivibrator atau Multivibrator Monostabil adalah jenis multivibrator yang memiliki keadaan stabil tunggal. Seperti namanya, MONO yang berart SATU ini menunjukkan satu keadaan stabil dan juga keadaan kuasi-stabil. Multivibrator Monostabil ini juga dikenal sebagai one-shot multivibrator (Multivibrator satu tembakan).

Seperti yang ditunjukan pada gambar dibawah ini, dua transistor yaitu Q1 dan Q2 dihubungkan secara umpan balik satu sama lain. Kolektor transistor Q1 dihubungkan ke Basis transistor Q2 melalui kapasitor C1. Basis Q1 dihubungkan ke kolektor Q2 melalui resistor R2 dan kapasitor C. tegangan suplai DC –VBB diberikan ke basis transistor Q1 melalui resistor R3. Pulsa pemicu diberikan ke basis Q1 melalui kapasitor C2 untuk mengubah keadaannya. RL1 dan RL2 adalah resistor beban Q1 dan Q2.

Salah satu transistor, ketika masuk ke keadaan stabil, pulsa pemicu eksternal diberikan untuk mengubah keadaannya. Setelah mengubah keadaannya, transistor tetap dalam keadaan kuasi-stabil selama periode waktu tertentu yang ditentukan oleh nilai konstanta waktu RC dan kembali ke keadaan stabil sebelumnya.

Ketika rangkaian dinyalakan, Transistor Q1 akan berada dalam keadaan OFF sedangkan Q2 akan dalam keadaan ON, Ini merupakan keadaan Stabil. Karena Q1 OFF, tegangan Kolektor akan menjadi VCC di titik A dan mengisi C1. Sebuah sinyal atau pulsa pemicu positif diberikan pada Basis Transistor Q1 yang mengubah transistor Q1 menjadi ON. Hal ini akan menurunkan tegangan Kolektor dan mematikan transistor Q2.

Kapasitor C1 akan mulai pengosongan pada titik waktu ini. Tegangan positif dari Kolektor Transistor Q2 akan diberikan ke transistor Q1 dan menjaga Q1 tetap dalam keadaan ON. Inilah disebut dengan keadaan kuasi-stabil. Transistor Q2 tetap dalam keadaan OFF hingga kapasitor C1 kosong sepenuhnya. Setelah ini, Transistor Q2 akan ON dengan tegangan yang diberikan melalui pelepasan tegangan kapasitor.

Sinyal Triger Dan Output Monostable Multivibrator :
